ZSJZ-08机动车发动机转速测量仪校准装置
产品简介:

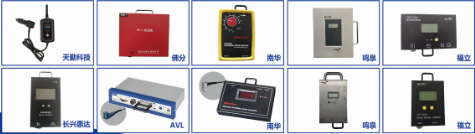

本产品用于计量校准鸣泉、佛分、南华、福立、淄博凯迪、厦门海腾(AVL)、日本小野等国产及进口发动机转速测量仪。
本产品用于计量校准鸣泉、佛分、南华、福立、淄博凯迪、厦门海腾(AVL)、日本小野等国产及进口发动机转速测量仪。
本产品用于计量校准机动车发动机转速测量仪器,可以模拟产生多种信号,包括汽油发动机高压点火信号、蓄电池上的充电和点火脉动信号、发动机缸体振动信号、点火爆震信号及声波辅助信号,也可产生光电脉冲信号和电磁交换信号。
目前可计量校准以下类型的转速测量仪:
-
电压脉动式 — 通过汽车点烟器或蓄电池提取发动机转速信号;
-
低频振动式 — 测量发动机做功产生的低频振动信号;
-
发动机爆震式 — 测量发动机燃烧瞬间产生的高频振动信号;
-
汽油点火式 — 感应汽油发动机点火脉冲信号;
也可以计量光电式、霍尔齿轮式、电磁式转速测量仪。
执行标准
机动车发动机转速测量仪校准规范《JJF1375-2012》
主要技术指标
◆ 工作温度:-10℃~40℃
◆ 储存温度:-20℃~50℃
◆ 主机尺寸:(370 X 268 X 142)mm
◆ 供电:AC220V±10%、50 Hz
◆ 电池容量:7000mAh
◆ 最大功率:<10W
◆ 转速设置范围:(480~6000)r/min,显示分辨率:1 r/min,准确度:±0.1%
◆ 发动机缸数设置:1、2、3、4、5、6、8
◆ 发动机冲程设置:2、4
◆ 点烟器接口载波电压:DC11V-14V
◆ 点火信号频率:(4.00~400.00)Hz,最大允许误差:±0.1%
◆ 点火信号幅度:(300~450)mV
◆ 高压点火脉冲频率:(4.00~50.00)Hz,最大允许误差:±0.1%
◆ 充电信号频率:(640.0~8000.0)Hz,最大允许误差:±0.1%
◆ 充电信号幅度:(30~120)mV
◆ 振动波和声波频率:(4.00~400.00)Hz,最大允许误差:±0.1%
◆ 电池供电连续工作时间:≥4h
◆ 振动台最大负荷:0.5kg
◆ 主机重量:8kg
